EC Insulator Jiangxi Co., Ltd. является одним из самых надежных производителей и поставщиков сухих трансформаторов мощностью 750 кВА в Китае. Имея богатый опыт, мы стремимся предложить высококачественное индивидуальное обслуживание. Пожалуйста, не стесняйтесь покупать оптом трансформатор сухого типа премиум-класса мощностью 750 кВА, сделанный в Китае, на нашем заводе.
Введение продукта

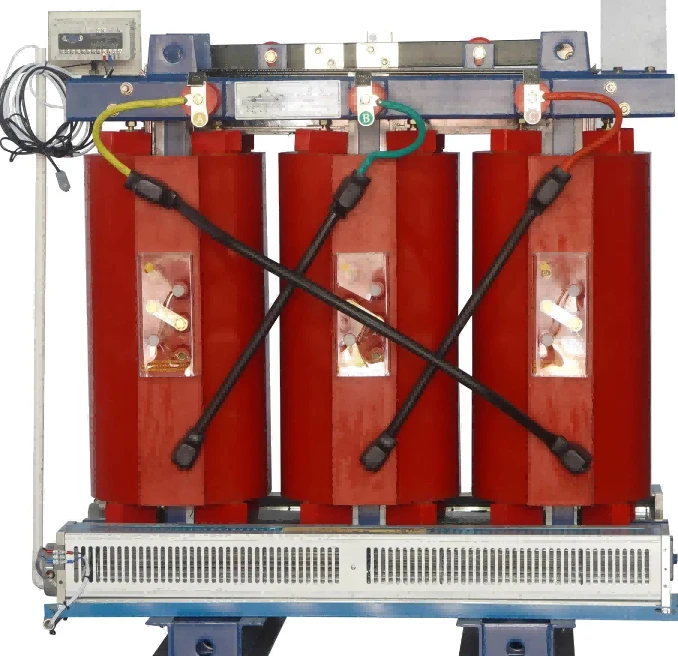

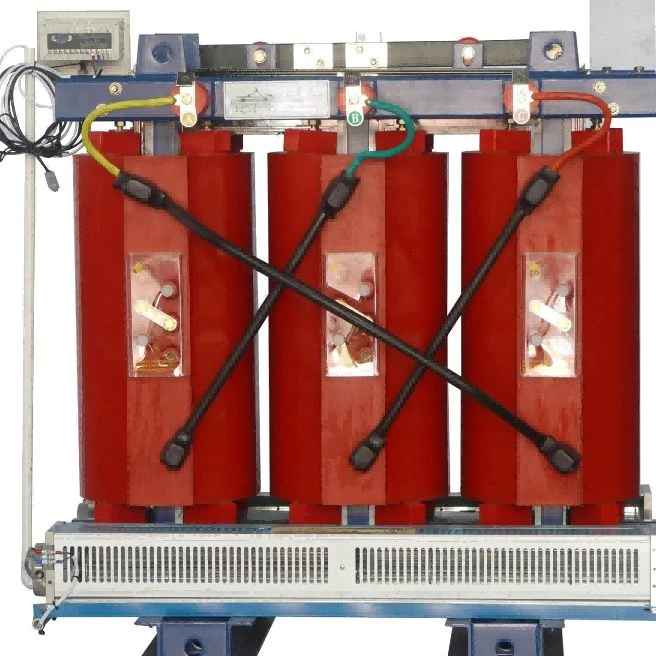

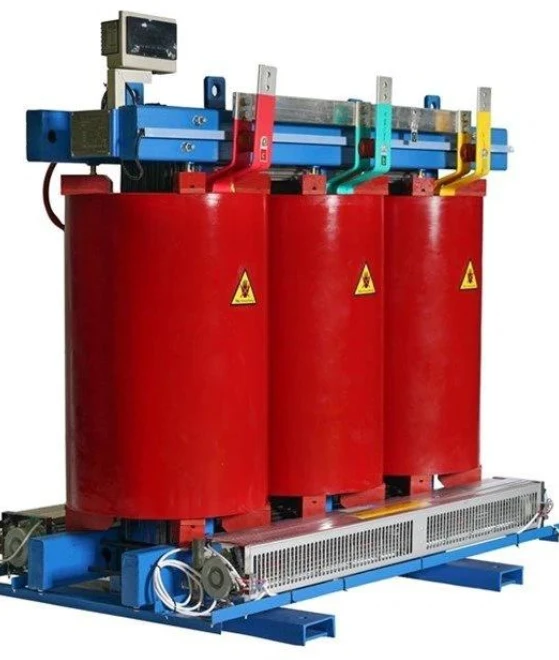

Трансформатор сухого типа мощностью 750 кВА обычно выбирается для внутренних распределительных систем, где для промышленных и коммерческих объектов требуется источник питания средней-мощности. Типичные области применения включают производственные предприятия, офисные здания, больницы, центры обработки данных и другие объекты со специальными электрическими помещениями.
Во многих установках мощность трансформатора определяется не только текущей потребляемой мощностью. На этапе выбора также рассматриваются характеристики оборудования, графики работы, будущее расширение нагрузки и доступное пространство для установки.
Благодаря использованию литой изоляции из эпоксидной смолы вместо жидкой изоляции этот трансформатор позволяет избежать проблем с утечкой масла, обычно связанных с масляными агрегатами. Твердая изоляционная конструкция также сокращает объем рутинных работ по техническому обслуживанию, связанных с проверкой и заменой масла.
Для трансформатора сухого типа мощностью 750 кВА перед производством необходимо подтвердить электрические параметры, такие как коэффициент трансформации, частота, сопротивление, напряжение и группа соединений. Эти детали напрямую влияют на конструкцию обмотки, температурные характеристики и совместимость с распределительной сетью заказчика.
Инженерный дизайн и основные характеристики
Производительность трансформатора зависит от координации между магнитной цепью, расположением обмоток и системой изоляции.
Для сборки сердечника используются листы кремниевой стали с текстурированной-ориентацией. Во время производства процесс резки и условия укладки тщательно контролируются, поскольку качество сердцевины напрямую влияет на отсутствие-потерь нагрузки, эффективность работы и акустические характеристики.
В секции обмотки используются проводники из-бескислородной меди. По сравнению с обычными проводниковыми материалами медь со стабильной проводимостью помогает поддерживать характеристики передачи тока в условиях постоянной нагрузки. Конструкция обмотки также спроектирована с учетом механической прочности в условиях короткого-замыкания.
После производства катушки применяется процесс вакуумного литья из эпоксидной смолы. Вместо того, чтобы просто покрывать поверхность обмотки, смола проникает в изоляционные зазоры и после отверждения образует компактную твердую структуру. На этом этапе важен контроль вакуумного давления, состояния смолы и температуры отверждения.
В приложениях, требующих контроля рабочего состояния, датчики температуры PT100 могут быть установлены на фазах обмотки. Данные о температуре, собранные во время работы, могут помочь обслуживающему персоналу выявить аномальные изменения температуры на ранней стадии.
Применение и условия установки
Заводы с производственным оборудованием являются одной из распространенных областей применения этого диапазона мощностей. В таких проектах инженеры обычно обращают внимание на пусковой ток двигателя, колебания нагрузки и влияние силового электронного оборудования.
Коммерческие здания и общественные объекты часто имеют разные приоритеты. Ограниченное пространство электротехнического помещения, расположение вентиляции, требования к шуму и правила пожарной безопасности могут повлиять на окончательный план установки.
Больницам и центрам обработки данных требуется стабильная работа электрооборудования, поскольку многие подключенные системы не переносят неожиданных перебоев. Поэтому выбор трансформатора рассматривается вместе с общей конструкцией распределения мощности.
Условия окружающей среды не следует упускать из виду при планировании проекта. Температура, влажность, высота над уровнем моря и уровень загрязнения могут влиять на координацию изоляции и эффективность охлаждения, особенно в прибрежных регионах или промышленных зонах.
Производственный процесс и контроль качества
Производство начинается с входного контроля материалов. Листы кремнистой стали, медные проводники, компаунды из эпоксидной смолы и изоляционные материалы проверяются перед входом в цех.

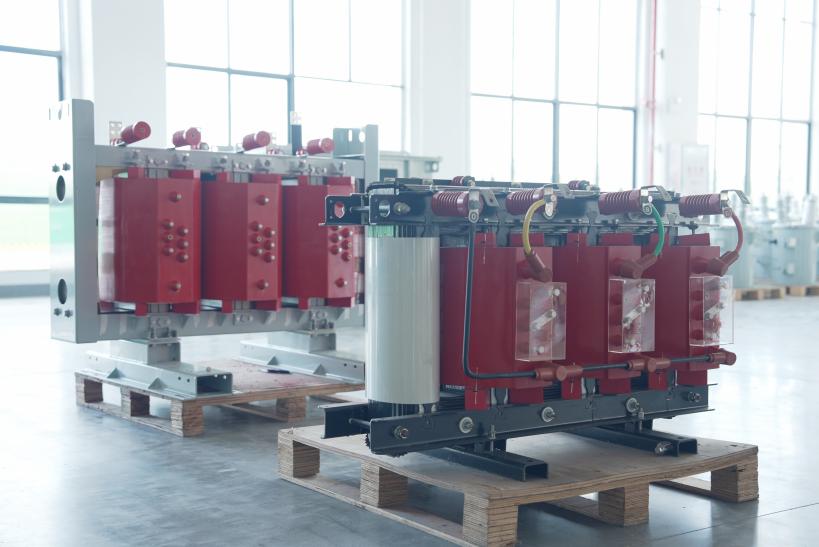

После утверждения материала производственный процесс продолжается сборкой сердечника, изготовлением катушки, изоляционной обработкой и окончательной сборкой. Каждый этап имеет свои собственные требования к управлению, поскольку электрические характеристики зависят от точности нескольких производственных этапов.
Вакуумное литье является важной частью производства трансформаторов сухого типа. Технические специалисты контролируют температуру смолы, условия вакуума и время отверждения во время процесса, чтобы поддерживать постоянство изоляции по всей структуре обмотки.
Перед отправкой готовые трансформаторы проходят заводские испытания. Стандартные элементы проверки включают в себя испытания на сопротивление изоляции, сопротивление обмотки, коэффициент трансформации, диэлектрическую стойкость и испытания на повышение температуры.
Результаты испытаний записываются вместе с производственной документацией для отслеживания качества и проверки заказчиком.
Технические характеристики
|
Элемент |
Описание |
|
Тип продукта |
Распределительный трансформатор сухого типа |
|
Номинальная мощность |
750кВА |
|
Фаза |
Трехфазный |
|
Частота |
50 Гц/60 Гц |
|
Первичное напряжение |
Индивидуальные |
|
Вторичное напряжение |
Индивидуальные |
|
Система изоляции |
Литая изоляция из эпоксидной смолы |
|
Метод охлаждения |
Воздушное естественное охлаждение (AN) |
|
Основной материал |
Зернисто-ориентированная кремниевая сталь-ориентированной стали |
|
Материал обмотки |
Бескислородная-медь |
|
Класс изоляции |
Ф/Х Класс |
|
Мониторинг температуры |
Датчики PT100 |
|
Применимый стандарт |
МЭК 60076 |
Дополнительные электрические параметры, включая напряжение импеданса, векторную группу и требования к корпусу, оцениваются на основе условий проекта.
Контроль производства и техническая поддержка
Управление качеством осуществляется на протяжении всего производственного процесса, а не только на этапе окончательной проверки.
Проверка материалов, надзор за процессом и электрические испытания объединены для обеспечения согласованности между различными трансформаторными блоками. Особое внимание уделяется качеству изоляции, точности сборки и результатам испытаний.
Для международных проектов клиентам могут потребоваться технические файлы перед установкой или утверждением. EC INSULATOR может подготовить спецификации, чертежи, протоколы испытаний и другую соответствующую документацию для инженерной экспертизы.
Коммуникация в ходе проекта в основном направлена на подтверждение технических деталей, избегая расхождений между исходной проектной информацией и конечным поставленным оборудованием.
Часто задаваемые вопросы
