EC Insulator Jiangxi Co., Ltd. является одним из самых надежных производителей и поставщиков масляных трансформаторов в Китае. Имея богатый опыт, мы стремимся предложить высококачественное индивидуальное обслуживание. Пожалуйста, не стесняйтесь покупать оптом масляный трансформатор премиум-класса, сделанный в Китае, на нашем заводе.
Введение продукта

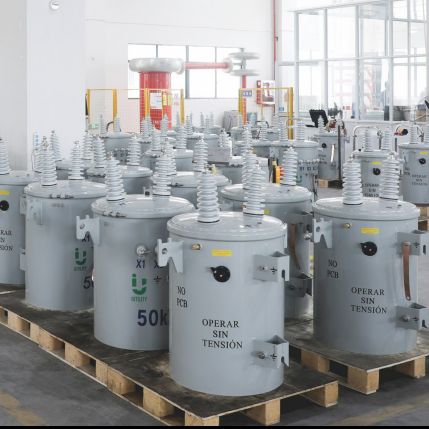

Масляный трансформатор использует изолирующее масло в качестве изоляции и охлаждающей среды для реализации преобразования напряжения посредством электромагнитной индукции.

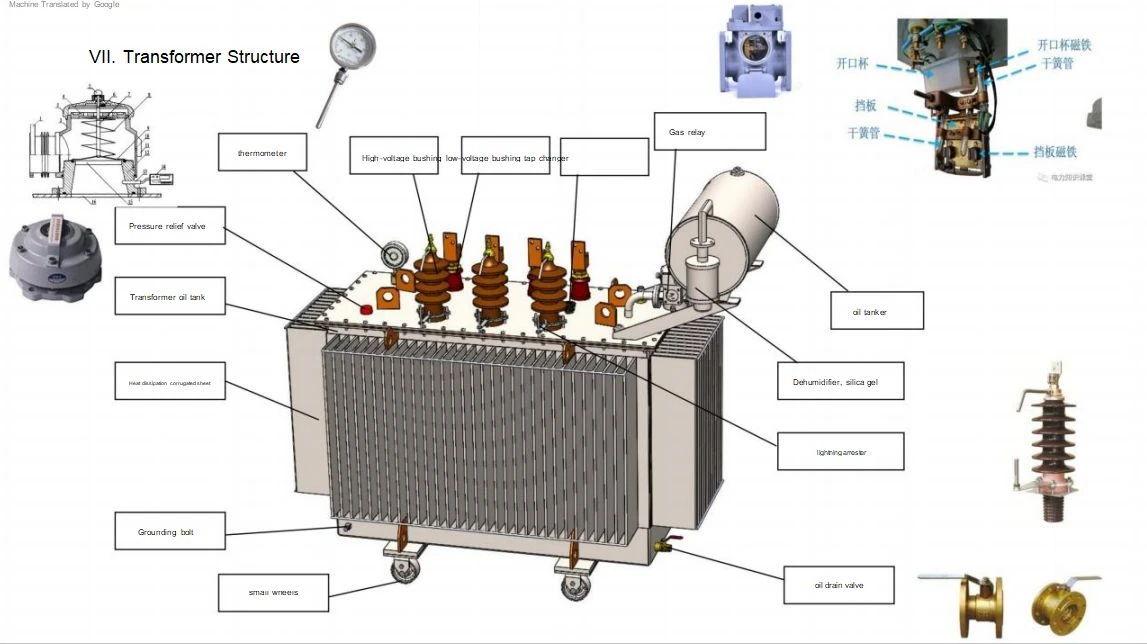

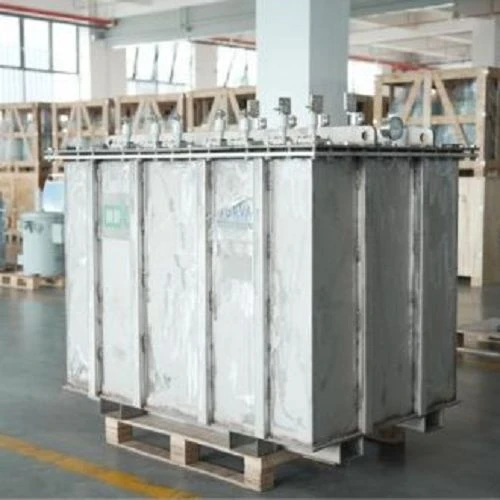

Он состоит из железного сердечника, обмоток, изолирующего масла и бака. Превосходное рассеивание тепла обеспечивает большую производительность и более высокую перегрузочную способность. В эту серию входят трансформаторы обычного масляного типа и герметичные маслонаполненные трансформаторы.
Продукт отличается отработанной технологией, низкой стоимостью производства и стабильной работой. Подходит для электросетей и промышленных распределительных проектов.
Соответствует соответствующим стандартам IEC и GB.
Подробная информация о продукте/Преимущества продукта
Исполнительные стандарты
- Этот масляный трансформатор спроектирован, изготовлен и испытан в соответствии со стандартами, указанными ниже.
- Международные стандарты
- Серия IEC 60076 (Силовые трансформаторы)
- IEC 60296 (Минеральные изоляционные масла для электрооборудования)
- Китайские национальные стандарты
- Серия ГБ/Т 1094
- ГБ/Т 6451
Уведомление:
Сердечники катушек-масляных трансформаторов запечатаны в масляном баке, наполненном маслом. Они подходят для использования на открытом воздухе, но масло может гореть и взрываться. Они устойчивы к загрязнениям и не могут быть установлены внутри зданий. Они должны быть
на расстоянии более 5 метров от жильцов. При установке в помещении они должны находиться в отдельной электротехнической комнате, и никто не должен жить в радиусе 5 метров от них.
1.Строение ядра
3.1 Основной материал
В нем используются высокоэффективные-зернистые-листы из кремнистой стали с низкими потерями и высокой магнитной проницаемостью, что эффективно снижает-потери при нагрузке и повышает-эффективность энергосбережения.
3.2 Структура ламинирования
Применяется оптимизированная ступенчатая структура ламинирования. Ступенчатое расположение снижает магнитную утечку и потери на вихревые токи, а также подавляет рабочий шум. Поверхность сердцевины покрыта высокотемпературным-изоляционным лаком.
3.3 Крепежная конструкция
Он оснащен встроенной жесткой зажимной конструкцией. Надежное крепление предотвращает вибрацию и расшатывание при длительной-работе, обеспечивая стабильность магнитной цепи и хорошие механические характеристики.

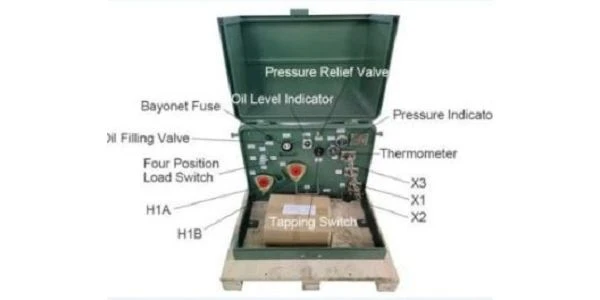

Конфигурация защиты
4.1 Герметизация и защита от-протечек
4.2 Защита от перегрева-
4.3 Защита от перегрузки и короткого-замыкания
4.4 Защита заземления
Стандартные клеммы заземления зарезервированы на баке It. Надежное заземление устраняет риски наведенного перенапряжения и повышает эксплуатационную безопасность.
Стандартные технические параметры

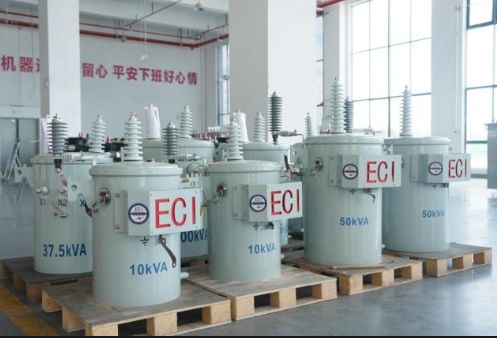

Масляный трансформатор охватывает полный диапазон стандартных номинальных мощностей для удовлетворения различных потребностей в распределительной мощности. Возможна нестандартная мощность в соответствии с требованиями заказчика.
Он поддерживает различные комбинации высокого и низкого напряжения, адаптируясь к различным уровням напряжения сети и условиям эксплуатации.
В нем используется конструкция сердечника и обмотки с низкими-потерями, а также низкие-потери на холостом ходу и потери нагрузки, что обеспечивает высокую эффективность-сбережения энергии при длительной-работе.
Он поддерживает превосходный уровень изоляции с приемлемыми характеристиками при повышении температуры, обеспечивая стабильную диэлектрическую прочность при непрерывной номинальной работе.
Он подходит для наружной и внутренней установки, адаптируясь к обычной температуре окружающей среды, влажности и общепромышленным и жилым условиям распределения электроэнергии.
Преимущества продукта
В качестве диэлектрика и охлаждающей среды используется высококачественное-изоляционное масло. Он обеспечивает равномерное рассеивание тепла и надежную изоляцию, эффективно стабилизируя рабочую температуру и предотвращая разрушение изоляции.
Он использует зрелую технологию производства и строгий структурный дизайн. Благодаря низкой вибрации, низкому уровню частичных разрядов и высокой адаптации к окружающей среде он может стабильно работать в течение длительного времени при различных сценариях распределения электроэнергии.
Оно обладает хорошей термической стабильностью и высокой перегрузочной способностью по сравнению с обычным силовым оборудованием. Он может выдерживать мгновенное воздействие тока и адаптироваться к меняющимся условиям нагрузки.
Он имеет простую структуру и зрелый процесс. Он имеет более низкие производственные затраты и стабильную производительность, что обеспечивает низкую сложность ежедневного обслуживания и длительный срок службы.
Он подходит для внутреннего и наружного распределения электроэнергии, промышленных парков, жилых районов и муниципальных электросетей, отвечая различным требованиям к электроснабжению для обычных и средних-нагрузок.
OEM и настройка
Поддержка индивидуального напряжения, логотипа, анти-коррозионной обработки.
Контроль качества
Все готовые трансформаторы перед поставкой проходят обязательные заводские регламентные испытания.
Тест без-нагрузки: определение потери мощности на холостом ходу и значения тока холостого хода устройства.
Нагрузочное испытание: проверьте потери нагрузки и данные о сопротивлении короткого-замыкания при номинальной нагрузке.
Испытание на диэлектрическую стойкость: проверьте характеристики основной изоляции между обмотками высокого-низкого напряжения и заземлением резервуара.
Испытание наведенным напряжением: проверьте меж-витковую и меж-продольную изоляцию, запустите при двойном напряжении и двойной частоте.
Проверка сопротивления изоляции: с помощью мегомметра измерьте сопротивление изоляции обмотки высокого напряжения, обмотки низкого напряжения и земли.
Испытание сопротивления обмотки постоянного тока: Измерьте сопротивление постоянному току каждой секции ответвителя на катушках высокого и низкого напряжения.
Проверка коэффициента трансформации и векторной группы: Калибровка коэффициента трансформации напряжения и проверка режима подключения обмотки.
Испытание на частичный разряд. Этот элемент испытания требуется только для трансформаторов сухого-типа.
Проверка герметичности масла: Заполнить бак защитным газом и выдержать 24 часа; не допускается утечка масла или газа
Помимо плановых испытаний, с образцом первой партии проводятся типовые испытания прототипа, включая испытание на импульс молнии, испытание на устойчивость к внезапному-короткому замыканию, испытание на повышение температуры и испытание на шум при работе.
После-продажное обслуживание
Удаленное руководство по установке и устранению неполадок
Стандартная глобальная гарантия
Другие
- Применение: Электросети, фотоэлектрические, промышленные проекты.
- Оплата: T/T, L/C по предъявлении
- Упаковка: экспортный деревянный поддон, подходящий для перевозки по морю.
